REVERZNÉ INŽINIERSTVO

Existujúci diel bez dokumentácie? Prevedieme ho do plnohodnotného CAD modelu, ktorý sa dá upravovať, vylepšovať a poslať rovno do výroby.

ČO PRE VÁS UROBÍME

Reverzné inžinierstvo je cesta späť — od hotového fyzického dielu k digitálnym dátam. Naskenujeme súčiastku a zo skenu vytvoríme plnohodnotný CAD model, ktorý sa dá ďalej upravovať presne podľa vašich požiadaviek.



Nejde len o „preklopenie“ skenu do 3D. Surový sken je mračno bodov alebo mesh — použiteľný na kontrolu tvaru, ale nie na konštruovanie. My z neho vytvoríme parametrický model s reálnou geometriou: rovinami, valcami, rádiusmi a rozmermi, ktoré sa dajú zmeniť. Až vtedy máte dáta, s ktorými sa dá skutočne pracovať.



Typicky sa na nás obracajú firmy, ktoré potrebujú vyrobiť náhradný diel k stroju, ku ktorému už neexistuje dokumentácia. Alebo chcú existujúcu súčiastku vylepšiť, upraviť rozmery či materiál, prípadne ju prispôsobiť novému použitiu. K modelu vieme dodať aj kompletnú výrobnú dokumentáciu, takže z jedného fyzického dielu odídete s podkladmi pripravenými do výroby.

  • 3D skenovanie fyzického dielu
  • Spracovanie skenu (mračno bodov / mesh)
  • Tvorba plnohodnotného CAD modelu
  • Úpravy modelu podľa vašich požiadaviek
  • Výrobná dokumentácia k modelu
  • Výstupy v STP, IGS, STL, DWG, DXF, PDF
  • Dokumentácia k dielom, ku ktorým sa stratila
  • Možnosť vyrobiť náhradný diel bez originálu
  • Model, ktorý sa dá upravovať, nie len prezerať
  • Podklad na vylepšenie existujúcej súčiastky
  • Celý proces u jedného dodávateľa — od skenu po výkres
  • Dáta použiteľné v akomkoľvek CAD softvéri
  • Firmy so staršími strojmi — ktoré potrebujú náhradný diel, no k stroju už neexistuje žiadna dokumentácia.
  • Výrobné podniky — ktoré chcú existujúcu súčiastku upraviť, vylepšiť alebo prispôsobiť novému použitiu.
  • Jednotlivci a servisy — ktorí majú fyzický diel a potrebujú z neho dostať dáta na výrobu.

Naše služby

Kontakt

Využitie reverzného inžinierstva

Digitalizácia prototypov

Pomocou 3D skenu vytvoríme CAD dáta prototypu, ktorý bol vyrobený bez použitia výkresovej dokumentácie, prípadne takého dielu, ktorý síce bol vyrobený s použitím výkresovej dokumentácie, ale po výrobe bol ešte dodatočne upravovaný a tieto zmeny potrebujete zaznamenať pre výrobu jeho kópie.

Výroba nedostupných náhradných dielov

Náhradné diely strojov a zariadení, ktoré už s odstupom času nie sú dostupné, alebo ich dodanie je časovo náročné, viete po naskenovaní a vytvorení CAD modelu v priebehu pár hodín vyrobiť s možnosťou použitia modernejších metód a vhodnejších materiálov.

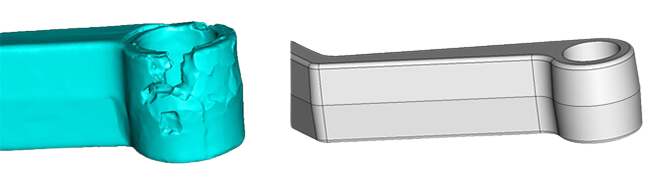

Výroba zničených komponentov

Naskenovaním poškodeného dielu vytvoríme CAD dáta dielu bez poškodenia a tieto dáta následne použijete pri ďalšej výrobe.

Postup spolupráce

Ako to vyzerá v praxi

Zastrešíme celý proces — od prvého kontaktu až po odovzdanie hotových dát. Vy nám poviete, čo potrebujete, a my sa postaráme o zvyšok.

01.

Dopyt

Napíšte nám alebo nám zavolajte. Spolu navrhneme najvhodnejšie riešenie pre váš projekt.

02.

CENOVÁ PONUKA

Pripravíme vám cenovú ponuku a termín na mieru projektu. Cena je vždy individuálna podľa rozsahu.

03.

REALIZÁCIA

Naskenujeme diel, vytvoríme 3D model / pripravíme výkresovú dokumentáciu.

04.

ODOVZDANIE DÁT

Skenovanie dodávame do 24 hodín od prevzatia dielu, väčšie projekty do 5–10 pracovných dní.
